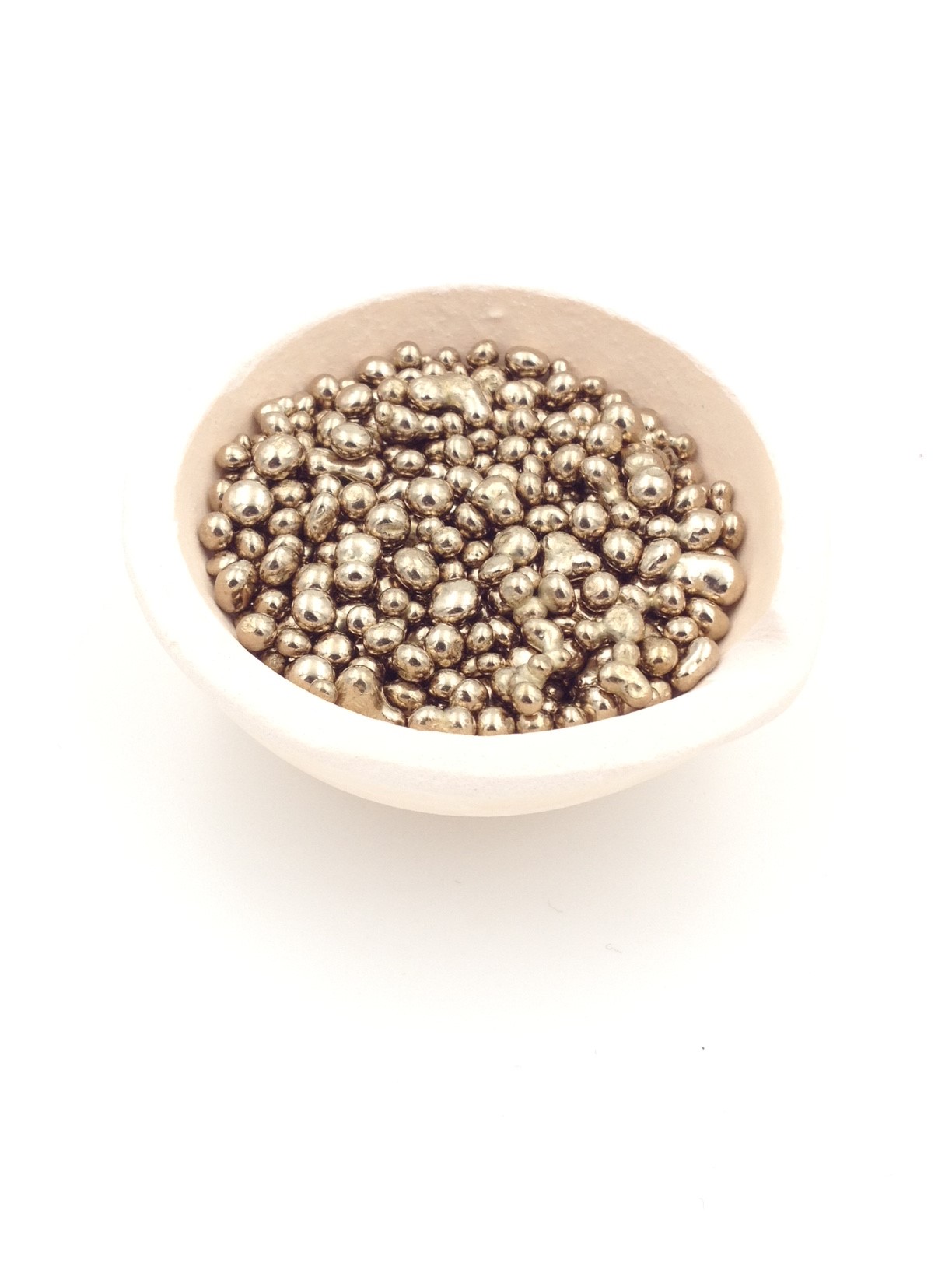

Латунь для литья ОТТGR (Cu 84%,Zn 13%,Si 3%), 1гр.
Описание:
OTTGR – светло-желтая латунь для литья по выплавляемым моделям, содержащая 13% цинка. Обладает анти-оксидантным действием, отличной твердостью, высокой текучестью и устойчивостью к потемнению.
Применение:
OTTGR может использоваться для всех типов литья по выплавляемым моделям. Особая формула позволяет использовать данную латунь для литья как крупных, так и тонких изделий. Предназначена для литья с драгоценными камнями.
Физико-химические свойства:
Температура (ºC) Плотность (г/см3)
Переход в твердое состояние |
835 |
8.5 |
Переход в жидкое состояние |
940 |
|
Интервал |
105 |
|
Общие характеристики |
||
Текучесть (тест на наполняемость решетки) [%] |
90 |
|
Склонность к потемнению при взаимодействии с серными соединениями |
0.5 |
Механические свойства:
Твердость после литья [HV 0.2] |
132 |
Твердость после старения [HV 0.2] |
153 |
Инструкция по применению:
Температура грануляции (ºС) 1060
Температура при литье
Толщина изделий (мм) |
Температура металла при литье (ºС) |
Температура опоки (ºС) |
0,2-0,5 |
1070-1040 |
660-720 |
0,5-1,2 |
1040-1020 |
580-650 |
>1,2 |
1020-1000 |
460-600 |
Охлаждение опоки
Оставьте опоку охлаждаться на воздухе на 5 минут, а затем погрузите в воду.
Травление
Опустите в чистящий раствор RADIAL (50г/л) при температуре 60ºС на 2 мин или в 10 % раствор серной кислоты при температуре 50ºС на 5 мин.
Рекомендуемые параметры при старении: 350 ºС 90 мин
Цена | 4.95 #CURRENCY# |
